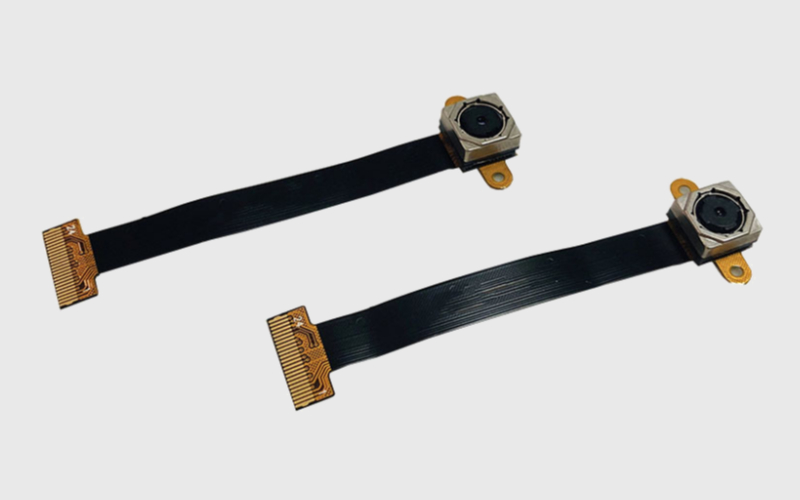

摄像头模组在现今的各种设备中，使用不同的接口，并且根据客户需求进行定制。佳度摄像头模组厂家能够根据客户的需求进行个性化定制。MIPI接口的摄像头模组需求非常普遍，那么您是否了解MIPI摄像头模组的电路设计原理呢？

在MIPI摄像头模组中，需要注意差分对中的两根线要平行走线，并且尽量保持等长。建议线宽/线间距为0.1mm/0.1mm。差分线对之间需要用DGND线隔开，并且也要尽量保持等长。在MIPI摄像头模组信号线背面，可以选择铺设DGN铜或走线。从芯片引出后，差分信号线的线宽应保持不变，并且尽可能保持等长。不同差分线对之间的间距应适当加大，最好是超过2倍线宽，或者用GND线隔开。对于两层的FPC，差分线对的背面不应与其他信号线平行走线，而是应该选择走地线或铺铜。此外，差分信号线上应尽量减少过孔的使用。

为避免干扰，需要适当增加其他信号线和差分线之间的距离（应大于走线宽度的两倍），或者采用地线或数字电源线进行隔离。建议在差分走线转折处使用圆角过渡。阻抗匹配和FPC制板对差分信号线的性能也有很大影响，因此需要告知制板厂家注意控制阻抗匹配。

地线的处理在摄像头模组中非常重要。摄像头模组通常会先连接信号线，然后连接电源线，最后再连接地线或铺设地铜。对于多层电路板来说，通常会有专门的地平面，只要有足够的过孔，地线的连接性一般不会太差。但对于摄像头模组的FPC（柔性电路板）来说，一般只有两层板，虽然都有铺铜，但地线铺铜并不一定能增强GND的连接性。

在摄像头模组FPC走线时，需要确保从芯片部分连接到主板接口的地线宽度至少为0.2mm，并在连接各个GND网络后使用连线将它们互相连通。之后再铺设地铜，以避免某些GND网络实际上未真正连接到GND。对于线路较长的摄像头模组FPC，处理GND尤为重要。
