摄像头模组，即CameraCompactModule，简称CCM，由镜头、传感器、软板和图像处理芯片构成。决定一个摄像头好坏的重要部件是镜头、图像处理芯片和传感器。CCM的关键技术包括光学设计技术、球镜制作技术和光学镀膜技术。

工作原理：当物体通过镜头聚集的光进入CMOS或CCD集成电路时，光信号会被转换成电信号，并经过内部图像处理器（ISP）处理成数字图像信号，最终输出到数字信号处理器（DSP）进行加工处理，转换成标准的GRB、YUV等格式的图像信号。

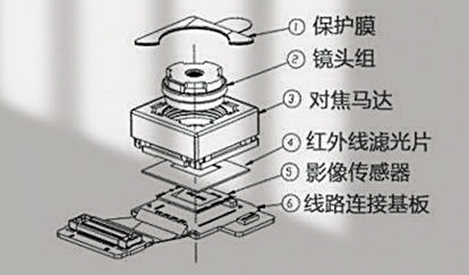

摄像头模组结构

1、图像传感器（sensor）

图像传感器是摄像头模组中最关键的组件之一，主要负责将光信号转换为电信号。目前常见的图像传感器主要分为CMOS和CCD两种类型。CMOS传感器由于其低功耗和高集成度的特点，已经成为主流技术。而CCD传感器则因其高质量的图像输出，在某些领域仍然被广泛使用。此外，在摄像头模组中，图像传感器的布局也是非常重要的一个因素。

传感器的尺寸和布局方式对摄像头的分辨率和视角有直接影响。因此，在选择图像传感器时，设计人员需要根据具体应用需求，合理布局并选择合适的传感器，以达到最佳的图像质量和视野范围。

2、镜头(lens)

镜头是摄像头中关键的部件，用于聚焦光线并形成图像。不同类型的镜头适用于不同的应用场景。例如，广角镜头适合拍摄大范围的场景，而长焦镜头则适合拍摄远距离目标。在设计摄像头模组时，选择合适的镜头并进行光学优化是确保图像质量的重要步骤。此外，镜头的材料和涂层也会影响图像的色彩还原和光线透过率。因此，设计人员需要仔细考虑镜头的选择和优化，以提供最佳的图像效果。

3、电路设计

摄像头模组需要与其他设备进行通信，并将图像和视频数据传输出去。因此，模组需要集成电源管理电路、数据传输接口和图像处理电路等。电源管理电路的任务是为各个组件提供稳定的电源，以确保它们的正常运行。数据传输接口决定了模组与其他设备之间的通信方式，常见的接口有MIPI、USB和CSI等。图像处理电路负责对图像进行处理和优化，例如降噪、增强和自动对焦等。这些电路的设计和集成对于摄像头模组的性能和功能至关重要。

摄像头模组参数

摄像头模组的参数有很多

1.分辨率

摄像头的分辨率是指能够捕捉的图像所包含的像素数量。通常使用水平像素数和垂直像素数来表示，比如1920x1080表示摄像头能够捕捉1920个水平像素和1080个垂直像素。分辨率越高，图像质量就会越好，但同时也会增加数据量和处理要求。因此，在选择摄像头模组时，需要根据具体的应用场景和需求来平衡分辨率和其他因素。

2.光学参数

光学参数包括焦距、光圈和视场角等参数。焦距决定摄像头的视野范围，小焦距适合广角拍摄，大焦距适合远距离拍摄。光圈决定了摄像头在暗光环境下的透光能力，大光圈能够获得更好的图像质量。视场角表示摄像头能够捕捉到的水平或垂直范围，一般以角度表示。选择这些光学参数时应考虑具体应用需求和环境。

3.帧率

帧率是指摄像头每秒钟能够捕捉和传输的图像帧数。如果帧率较高，视频会更加流畅，尤其是在快速移动的场景中效果更为明显。不过，较高的帧率也会增加数据量和处理要求。因此，在选择摄像头模组时，需要根据具体应用需求和硬件设备的处理能力来确定合适的帧率。

除了上述的参数之外，摄像头模组还有许多其他的参数需要考虑，包括感光元件类型、信噪比、动态范围和接口类型等等。感光元件类型决定了摄像头对光线的敏感程度和图像质量。信噪比表示摄像头在低光条件下的图像质量，较高的信噪比意味着图像更加清晰。动态范围则表示摄像头可以捕捉的亮度范围，较大的动态范围可以保留更多的细节。接口类型决定了摄像头模组与其他设备的连接方式，例如USB、MIPI等。

摄像头模组的设计特点在于其性能和功能的实现。选择和布局图像传感器，挑选和优化镜头，以及设计和集成相关电路，都会直接影响到摄像头模组的图像质量、视野范围和功能的可扩展性。

当用户设计和选择摄像头模组时，需综合考虑结构特点、应用需求和预算限制，以满足对图像和视频高质量的要求。
