内窥镜模组是一种可插入人体体腔和脏器内腔进行直接观察、诊断、治疗的集光、机、电等高精尖技术于一体的医用仪器。它的成像主要依赖镜身前端装设的微型CCD/CMOS图像传感器，将信号经图像器处理后，呈现在监视器的屏幕上。

医用内窥镜模组工作原理：

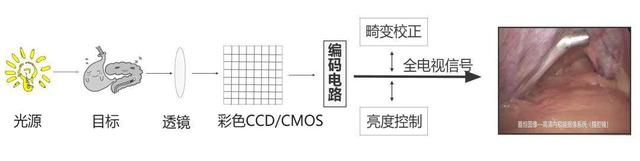

医用内窥镜模组成像系统主要包括四部分：

1）成像系统

2）CCD/CMOS驱动、图像采集、编码电路（驱动CCD/CMOS、控制图像采集与编码）

3）彩色图像畸变实时校正系统（用于实时在线校正内窥镜光学系统的畸变）

4）视频驱动亮度控制系统（调节光源的发光亮度）。

内窥镜模组在医院内镜室的诊断和手术起着十分重要的作用，具有灵活性好、分辨率高、易于诊断、管径细等优点。

电子镜包括：电子硬镜，电子软镜，及其他电子镜。

导光纤维将光导入受检体腔内；CCD/CMOS图像传感器接受到体腔内粘膜反射来的光，将此光转换成电信号，通过导线将信号输送到内窥镜模组系统。内窥镜模组系统将这些电信号经过贮存和处理，最后传输到监视器中在屏幕上显示出受检脏器的彩色图像。

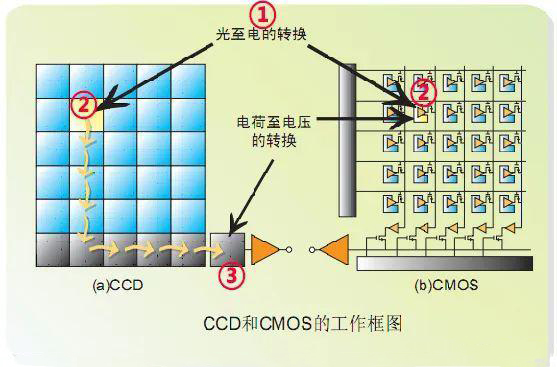

CMOS/CCD工作原理：

①将摄入的光量子变换成电荷载流子，进行光电转

②对电荷载流子进行贮存，收集在陈列的存储单元中。即把图像的光信息变换成分布的电荷信息

③电荷转换为电压，经ADC判读数位信号，依顺序对信号移至缓冲区进行组合。

注：无论是CCD还是CMOS，它们都是用光敏像元阵列将入射的光图像转换成像元内的电荷，所不同的是将这些像元中的电荷取出并转换成电压的方式和途径。
