手机摄像头模组的成像过程
手机摄像头模组是一个光、机、电、软硬件集成的复杂系统,制作工艺中对各工段的配合和技术掌握有较高要求,而摄像头模组厂家就是将不同的硬件集成手机摄像头模组。
而我们平常用手机拍摄,就将被拍摄景物的光线通过手机摄像头模组的镜头,将生成的光学图像投射到图像传感器上,然后光学图像的光信号通过光电二极管转换成电信号,这时获得的电信号是模拟信号,然后通过模数转换电路(A/D)转换成数字信号,并对信号进行初步的处理并输出,这时获得的数据是RAW data,打个比方就相当于我们用以前交卷拍照获取的胶片一样,然后数据通过ISP进行处理,相当于把胶片进行的冲洗,最终转换成手机屏幕上能看到的RGB图像。

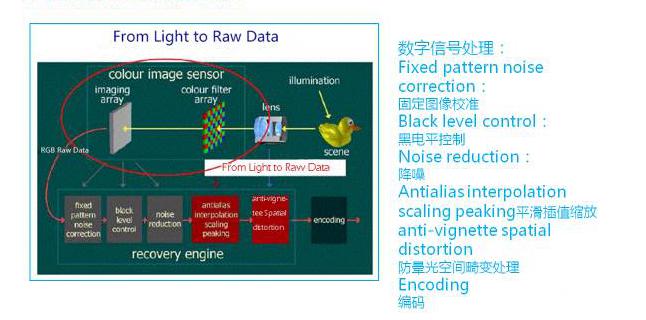

下面我们以小黄鸭成像为例,详细介绍手机拍照的手机摄像头模组成像过程,小黄鸭的反射光通过手机摄像头模组镜头投到图像传感器,首先通过RGB整列滤光片,然后RGB光线照射到图像感光电路整列,输出图像的电信号raw data进行一系列的处理,包括固定图像校准、黑电平控制、降噪、平滑插值缩放、防晕光空间畸变处理等,然后进行编码输出到后段ISP处理系统,经ISP处理后成为我们看到的显示图像。我们经常看到相同硬件的手机摄像头模组,不同厂家拍出来的效果差异很大,差异就来自于对图像的优化处理,这也是一个手机品牌厂家拍照能力优化水平的体现。
而图像传感器,即Image Sensor,是摄像头模组的关键组件,也是摄像头模组成像的核心部件。图像传感器是芯片工艺,其加工与周转都是以单张8寸或12寸晶圆(Wafer)的形态作业,如左图单张晶圆是粘贴在崩在铁环的蓝胶带上周转。
通常根据图像传感器单品尺寸的不同,效果也就不同,而佳度科技摄像头模组厂家可以根据产品的需求进行定制,可根据产品的需求,从像素、镜头等多方面为客户提供产品差异化定制方案。
